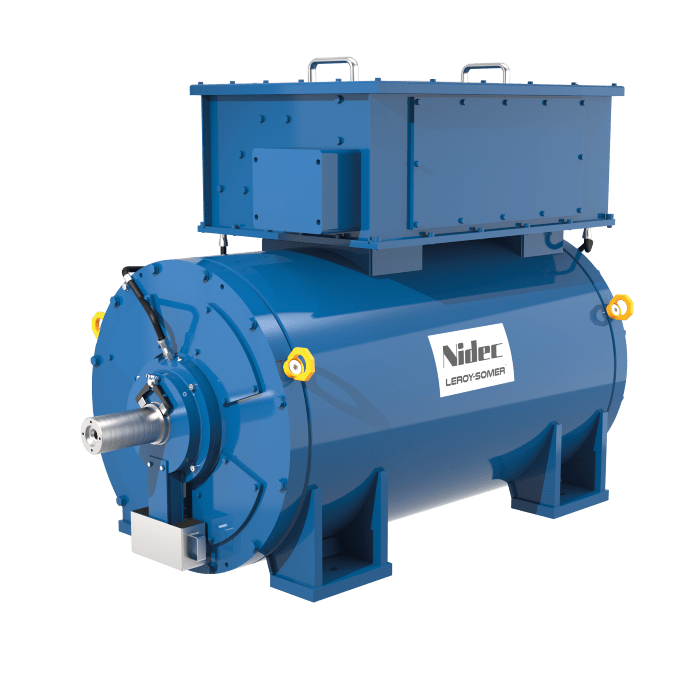

LSPM Water Jacket Cooled - 2500 Nm to 8250 Nm
Le meilleur de la performance
L'alternateur Leroy-Somer™ LSPM a été conçu pour vous offrir les meilleures performances de production d'énergie.
Avec sa conception soignée et son architecture optimisée, LSPM trouve l'équilibre parfait entre compacité, fiabilité, performance et longévité.
Quelle que soit votre application, l'alternateur Leroy-Somer™ LSPM répondra à vos besoins et s'adaptera à toutes les situations.
Standards
LSPM répond à toutes les principales normes et réglementations internationales, notamment IEC 60034, NEMA MG 1.32-33, ISO 8528-3.
Il est également conforme aux normes IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, VDE 0875G, VDE 0875N et EN 55011, groupe 1 classe A pour la zone européenne.
LSPM peut être intégrée dans un groupe électrogène marqué CE, et porte les marquages CE, UKCA et CMIM.
Les machines LSPM Leroy-Somer™ sont conçues, fabriquées et commercialisées dans un environnement d'assurance qualité ISO 9001 et ISO 14001.
LSPM peut être fourni avec un certificat maritime. Nidec Power travaille avec la plupart des organismes de certification marine.
Electrical characteristics and performances
- Class H insulation
- Design for variable speed application
- Stator design to be connected to power electric converter
- Insulation system compliant up to IVIC Class C (IEC60034-18-41)
- High efficiency
- Maximum speed: see opposite table
- 3 phase system
- Voltage range: up to 690V star connection
- Other voltages are possible, please contact us
Mechanicalconstruction
- Compact and rigid assembly to withstand system vibrations
- Steel frame
- Cast iron flanges and shields
- Antifriction bearing on DE and NDE
- Lubrication interval > 1000h
- Insulated DE and NDE bearings
- Shaft end: cylindrical shaft
- Optional cylindrical shaft end with key according to DIN748-3 (key is included) - SAE flange DE: to be agreed
- Shaft grounding system
- Half-key balancing (G2.5)
- Regreaseable bearings
- Rotation direction: bidirectional
- Inclination level - Roll (Static / Dynamic): 15° / 22.5°
- Inclination level - Pitch (Static / Dynamic): 5° / 7.5°
Cooling system
- Nominal altitude (IEC 60034): <1000m
- Cooling IC71W: water jacket cooled machine
- Cooling Liquid: clean fresh water with appropriate corrosive inhibitor and antifreeze additive (Ethylene glycol (Glysantin G48 recommended))
- Minimum cooling liquid temperature: -10°C
- Maximum cooling liquid temperature: 65°C
- Minimum ambient temperature: -10°C
- Maximum ambient temperature: 50°C
- Maximum operating pressure: 4 bar
Protection system
- Degree of protection: IP 54
- Complete winding protection for clean environments with relative humidity ≤ 95 %, including indoor marine environments
- Rotor grounding system
- Painting:
- According to EN ISO 12944: C3 – System
- RAL 7032 – NIDEC STANDARD
Options
- Space heater: 250W, 240VAC
- Stator: 6 x PT100
- Bearing: 1 x PT100 per bearing
- Water temperature inlet / outlet PT100
- On demand:
- Parking brake
- Water leakage detector
- Speed encoder or resolver
Terminal box design:
- Easy access to the terminals
- Connection bars for voltage reconnection
