Digitax ST

Yüksek dinamik performanslı servo sürücü serisi

Digitax ST

0,72 Nm - 18,8 Nm (Tepe değer: 56,4 Nm)

200 V / 400 V

Digitax ST serisi yüksek tepe moment değeri (%300'e varan oranda), dinamik tepki, kullanım kolaylığı ve esnek entegrasyon özellikleri gerektiren indeksli çalışma döngüsüne sahip servo uygulamalar için optimize edilmiştir. Bu seri, Unimotor hd servo motorlarla mükemmel uyum içinde çalışmaktadır.

  • Özellikler

    Dört ürün modeli, sürücünün özelliklerinin servo uygulamalarınıza tam uygun olmasını sağlamaktadır.

    Digitax ST – Plus

    Sürücüler arası ağ oluşturma ve hassas senkronizasyon gerektiren, makine bölümleri için optimize edilmiş yüksek performans ve işlevsellik sunan bir hareket kontrolörü içerir. Hareket ve iletişim özellikleri, PLCopen işlev blokları kullanılarak esnek bir IEC61131-3 yazılım geliştirme ortamında yapılandırılmıştır. Fieldbus, Ethernet ve G/Ç bağlantı özellikleri diğer otomasyon bileşenleriyle arayüz oluşturmaya olanak sağlarken, Fikri Mülkiyet Hakkı koruması değerli bilgilerinizin güvende olmasını sağlar.

    İlgili uygulamalar: Matbaacılık, ambalajlama, konveyör senkronizasyonu, döner makaslar, döner bıçaklar.

    Digitax ST – EZ Motion

    Bu sürücü, yaygın kullanılan indeks oluşturma ve senkronize hareket uygulamaları için bağımsız bir çözüm sunar. Bunun için kullanıcıya sürücünün G/Ç ve hareket yapılandırması hakkında yol gösteren benzersiz bir PC programlama arayüzü sunulmaktadır.

    İlgili uygulamalar: Indeks hareketli tablalar, malzeme alma ve yerleştirme, ambalajlama makineleri, dansöz kol çevrim kontrolü.

    Digitax ST – Indexer

    Yerleşik konum kontrol cihazı kullanılan basit, bağımsız konumlandırma uygulamaları için tasarlanmıştır. Fieldbus, Ethernet ve G/Ç ları sayesinde diğer otomasyon cihazlarına bağlanabilir.

    İlgili uygulamalar: Indeks hareketli tablalar, hızlı konveyör konumlandırma, boylamasına kesim makineleri, zımbalama.

    Digitax ST – Base

    Çok çeşitli dijital veya analog arayüz teknolojileri kullanan hareket kontrol cihazları, hareket PLC'leri ve Endüstriyel PC tabanlı hareket sistemleri gibi merkezi kontrolörler için güç kuvvetlendiricisi olarak kullanılmak amacıyla optimize edilmiştir.

    İlgili uygulamalar: Ambalajlama, malzeme alma ve yerleştirme, tutkallama, x-y kesim tezgahları.

  • Teknik özellikler



    DIGITAX ST - BASE

    DIGITAX ST -
    INDEXER

    DIGITAX ST -
    EZ MOTION

    DIGITAX ST -
    PLUS

    Opsiyon modüller için iki yuva



    Soket konnektörlü dijital ve analog G/Ç

    Smartcard

    Konum yakalama için yüksek hızlı tetikleme girişi

    Güvenli Moment Kapama (Güvenli Devre Dışı Bırakma)

    CTSoft ve CTScope devreye alma yazılımı



    Çıkarılabilir tuş takımı (opsiyonel)

    RS485 PC programlama portu

    Fikri Mülkiyet Hakkı Koruması





    CTSoft ile indeks hareketi programlama





    *

    Çoklu görevli programlama





    PowerTools Pro programlama ortamı







    PLCopen programlama özellikli SyPT Pro programlama ortamı







    Sürücüler arası ağ







    * Dizin Hareketini SYPTPro'ya aktarabilir

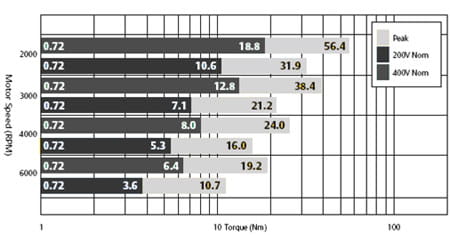

    Mevcut motor / sürücü kombinasyonları















    Not: Sürücü-Motor kombinasyonlarının seçimi, uygulamanın Çalışma Döngüsü/Yük Profillerine dayalı olmalıdır



    İŞLEV

    MİKTAR

    G/Ç VARSAYILAN İŞLEVİ

    ANMA DEĞERİ

    Analog giriş 1

    1

    Frekans/hız ref 1

    ± 10V

    Analog giriş 2



    1

    Frekans/hız ref 2

    ± 10V (varsayılan), 0-20mA veya 4-20mA

    Analog giriş 3

    1

    Motor termistörü

    ± 10V, 0-20mA, 4-20mA veya Motor termistörü girişi (varsayılan)

    Analog çıkış

    2

    Hız/frekans

    Moment (aktif akım)

    ± 10V (varsayılan), 0-20mA veya 4-20mA

    Sayısal giriş

    3

    Geri çalıştırma girişi

    Analog giriş 1/2 seçimi

    İleri çalıştırma girişi

    +24 V

    Sayısal giriş / çıkış

    3

    Sıfır hızda çıkışı

    Reset girişi

    İleri çalıştırma girişi

    +24 V

    Röle

    1

    Sürücü Sağlıklı göstergesi

    Normalde açık

    Sürücü etkinleştirme (Güvenli Moment Kesme)

    1

    Güvenli Moment Kesme girişi

    +24 V

    +24 V Harici giriş

    1

    Harici 24 V besleme

    +24 V



    Sürücü boyutları





    SÜRÜCÜ GÜÇ DEĞERLERİ

    MODEL

    (V)
    ANMA GERİLİMİ

    GİRİŞ FAZ SAYISI

    (ARMS)
    ANMA AKIMI

    TEPE AKIMI
    (ARMS)

    DST1201

    230

    1

    1,1

    2,2

    DST1202

    230

    1

    2,4

    4,8

    DST1203

    230

    1

    2,9

    5,8

    DST1204

    230

    1

    4,7

    9,4

    DST1201

    230

    3

    1,7

    5,1

    DST1202

    230

    3

    3,8

    11,4

    DST1203

    230

    3

    5,4

    16,2

    DST1204

    230

    3

    7,6

    22,8

    DST1401

    400

    3

    1,5

    4,5

    DST1402

    400

    3

    2,7

    8,1

    DST1403

    400

    3

    4,0

    12,0

    DST1404

    400

    3

    5,9

    17,7

    DST1405

    400

    3

    8,0

    24,0

    Not: Sürücü seçimi, uygulamanın çalışma döngüsü/yük profiline dayalı olmalıdır



    BESLEME KOŞULLARI

    MODEL

    BESLEME GERİLİMİ

    BESLEME FREKANS ARALIĞI

    DST120X

    200 V - 240 V +/-%10 tek fazlı

    48 Hz - 65 Hz

    DST120X

    200 V - 240 V +/-%10 üç fazlı

    48 Hz - 65 Hz

    DST140X

    380 V - 480 V +/-%10 üç fazlı

    48 Hz - 65 Hz

    GENEL SÜRÜCÜ VERİLERİ

    TİPİ

    AYRINTILI BİLGİLER

    IP - koruma sınıfı

    IP20 (UL Tip 1 / NEMA 1)

    Ağırlık (net)

    2,1 kg (4,6 lb) Tuş takımı ve opsiyon modüller hariç

    Çalışma ortam sıcaklığı

    0˚C - 50˚C (32˚F - 122˚F) >40˚C (104˚F) ortam sıcaklıklarında çıkış akımı azalır

    Çalışma nem oranı

    Maksimum bağıl nem %95, yoğuşmasız

    Yükseklik

    0 m - 3000 m (9900 ft). 1000 m'nin (3300 ft) üzerindeki yüksekliklerde her 100 m (330 ft) için belirtilen rakama göre maksimum çıkış akımını %1 azaltın.

    Saatlik çalışma döngüsü

    Eşit aralıklarla saatte 60 yolverme

    Sayısal ve analog G/Ç

    3 tanımlanmış sayısal giriş
    1 Tetikleme girişi (1µs)
                            1 Standart analog giriş (10 bit + sinyal)
    2 Analog çıkış
            1 Yüksek çözünürlüklü analog giriş (16 bit + sinyal)
    1 Röle çıkışı
                                  3 çift yönlü sayısal giriş/çıkış1 Tetikleme girişi (1µs)

    Titreşim

    IEC60068-2-6/64'e göre test edilmiştir

    Mekanik darbe

    IEC60068-2-29'a göre test edilmiştir

    Elektromanyetik bağışıklık

    EN61800-3 standardına uygundur (2. Ortam)

    Elektromanyetik emisyonlar

    İsteğe bağlı harici EMC filtre ile EN61000-6-3 ve EN61000-6-4 standartlarına uygundur Yerleşik filtre ile EN61800-3 standardına uygundur (2. Ortam).

    Güvenli Moment Kesme

    Kategori 3  EN 954-1:1997
                     PLe  EN ISO 13848-1:2006                 SIL 3  EN 61800-5-2:2007
    Sürücüye beklenmedik şekilde yolvermenin önlenmesine ilişkin aşağıdaki standartları karşıladığı BGIA tarafından onaylanmıştır:

  • Seçenekler

    Tuş takımları ve parametre saklama

    Smartcard
    Parametre ayarlarını ve PLC programlarını yedeklemek ve sürücüler arasında kopyalamak için kullanılabilen bir bellek cihazı

    Digitax ST Keypad
    Digitax ST Kepyad, tüm Digitax ST sürücülerde kullanılan yüksek parlaklığa sahip, kompakt LED tuş takımı

    Isteğe bağlı Otomasyon ve Hareket modülleri

    SM-Applications Plus
    SM-Applications Plus, yüksek hızlı G/Ç ve yüksek hızlı bir Sahaveriyolu olan CTNet ile birlikte yüksek performanslı programlanabilir lojik ve hareket kontrolü sunmaktadır

    SM-Applications Lite V2
    Bağımsız sürücü uygulamaları veya G/Ç ya da Sahaveriyolu üzerinden merkezi bir kontrol cihazına bağlı sürücüler için kullanıcı tarafından programlanabilen lojik ve hareket kontrol modülü

    SM-Register
    Yüksek hızlı kayıt özellikleri gerektiren programlanabilir hareketler için yüksek performanslı, esnek bir çözüm

    SM-EZMotion
    Bu modül ve Power Tools Pro yazılımı, hareket programlama için kullanıcı dostu bir ortam sağlamaktadır

    Haberleşme opsiyon modülleri

    SM-CAN
    CAN protokollerinin geliştirilmesine olanak sağlayan, kullanıcı tarafından programlanabilir isteğe bağlı CAN modülü

    SM-CANopen
    Birden fazla sürücü profili dahil olmak üzere çeşitli profilleri destekleyen CANopen arayüzü

    SM-DeviceNet
    SM-DeviceNET opsiyon modülü

    SM-EtherCAT
    Yüksek performanslı servo uygulamaları için uydu/takipçi opsiyon modülü



    SM-Ethernet
    Ethernet/IP ve Modbus TCP/IP protokollerini destekler ve e-posta oluşturabilir. Yüksek hızlı sürücü erişimi, global bağlantı olanakları ve BT ağı teknolojileriyle entegrasyon özelliklerine sahiptir

    SM-Interbus
    Interbus arayüz opsiyon modülü

    SM-LON
    Bina otomasyonu uygulamaları için LonWorks arayüzü

    SM-PROFIBUS-DP
    İsteğe bağlı uydu/takipçi modülü

    SM-PROFINET
    PROFINET, Ethernet donanım ve protokollerini uyumlaştıran Ethernet tabanlı bir endüstriyel ağ protokolüdür

    SM-SERCOS
    SERCOS Arayüz Opsiyon Modülü

    Giriş ve Çıkış opsiyon modülleri

    CTNet IO
    Control Techniques’in SM-Applications Plus ve SM-Register opsiyon modüllerine uzaktan bağlantı olanağı sunan esnek G/Ç sistemi

    SM IO 24 V Protected
    Aşırı gerilim korumalı G/Ç modülü

    SM-IO 120 V
    120 Vac anma değerine sahip dijital G/Ç özelliği sunan modül

    SM-IO 32
    Sürücüye 32 adet dijital, yüksek hızlı, çift yönlü G/Ç noktası ekleyen genişletilmiş dijital G/Ç

    SM-IO Lite
    Sınırlı işlevlere sahip olan genişletilmiş G/Ç arayüzü

    SM-IO PELV
    Yüksek hızlı G/Ç özellikli NAMUR standart G/Ç arayüzü

    SM-IO Plus
    Bir sürücüdeki G/Ç sayısını artıran, genişletilmiş G/Ç arayüzü

    SM-IO Timer
    Gerçek zaman saatli, Genişletilmiş G/Ç opsiyon modülü

     Geri besleme opsiyon modülleri

    SM-Encoder Output Plus
    Harici hareket kontrol cihazlarıyla bağlantıya olanak sağlayan artımlı kodlayıcı giriş ve çıkış modülü

    SM-Encoder Plus
    Artımlı kodlayıcı giriş opsiyon modülü

    SM-Resolver
    Resolver modülü, zorlu ortamlarda güvenilir geri besleme sağlamak amacıyla tasarlanmıştır

    SM-SLM
    SLM modülü, SLM özellikli hareket kontrol cihazlarıyla entegrasyon sağlamak amacıyla tasarlanmıştır

    SM-Universal Encoder Plus
    Artımlı, SinCos, HIPERFACE, EnDAT ve SSI kodlayıcılarını destekleyen ek birleşik kodlayıcı giriş ve çıkış arayüzü

    Tuş takımları ve parametre saklama

    SM-Safety
    SM-Safety modülü, IEC 61800-5-2 işlevsel güvenlik standardını karşılayan akıllı, programlanabilir bir çözümdür
  • Yazılım

    Devreye alma ve izleme yazılımı

    CTSoft - Control Techniques sürücüleri için sürücü yapılandırma aracı
    CTSoft, Control Techniques sürücülerini devreye almak, optimum hale getirmek ve izlemek amacıyla kullanılan bir sürücü yapılandırma aracıdır

    CTScope - Gerçek zamanlı osiloskop yazılımı
    CTScope, sürücü içinde değişen değerleri görüntülemek ve analiz etmek için kullanılan gerçek zamanlı, eksiksiz bir osiloskop yazılımıdır

    Otomasyon ve hareket programlama yazılımı

    SyPTPro - Sürücü otomasyon sistemleri için sistem programlama araç seti
    SyPTPro, PLC ve hareket kontrol cihazlarında yerleşik Control Techniques AC, DC ve servo sürücüleri için eksiksiz bir programlama ortamı sunar

    SyPTLite - Control Techniques sürücüleri için kullanıcılara yönelik hızlı programlama editörü
    SYPTLite, kullanıcıların Control Techniques sürücüleri ve isteğe bağlı modülleri için basit programlar geliştirmelerine olanak sağlayan, merdiven şemasıyla tasarlanmış bir editördür

    PowerTools Pro - Gelişmiş hareket kontrolü programlama ortamı
    Unidrive SP (SM-EZMotion modülü ile birlikte) ve Digitax ST-Z sürücüleri ile Epsilon EP, FM-3E ve FM-4E modülleri için gelişmiş hareket kontrolü programlama ortamıdır

    Analiz yazılımı

    CT Enerji Tasarrufu Tahmin Aracı - Enerji optimizasyon yazılımı
    Enerji optimizasyonu yazılımımız, farklı uygulamalar için enerji kullanımını analiz etmenize ve değişken hızlı sürücüleri kullanarak elde edeceğiniz maliyet tasarruflarını hesaplamanıza yardımcı olur

    CT Harmonik Hesaplayıcısı - Sürücü sistemindeki harmoniklerin analizi
    CT Harmonik Hesaplayıcısı, tesisatınız için gereken standartları ekonomik bir yolla karşılamada size yardımcı olan bir şebeke harmonikleri hesaplayıcısıdır

    Bağlantı yazılımı

    CTOPCServer - OPC uyumlu sunucu
    CTOPCServer, kendi bilgisayar yazılımınız ile Control Techniques sürücüleri arasında arabirim oluşturmada kullanabileceğiniz OPC uyumlu bir sunucudur

    CT Enerji Tasarrufu Tahmin Aracı - Enerji optimizasyon yazılımı


    PowerTools Pro - Gelişmiş hareket kontrolü programlama ortamı

    PowerTools Pro - Gelişmiş hareket kontrolü programlama ortamı

  • Yüklemeler
