Servomotore per cicli a impulsi
da 0,72Nm a 85Nm (picco 255Nm)

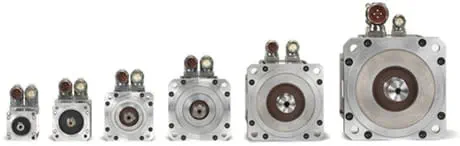

Dimensioni carcassa da 055 a 190
Unimotor hd è una gamma di servomotori brushless a corrente alternata altamente dinamici da 55mm a 190mm.
Unimotor hd è una gamma di motori a inerzia ridotta e coppia a picco elevato. Il motore è stato progettato per applicazioni altamente dinamiche che richiedono forti accelerazioni e decelerazioni comprendenti:
- Taglio al volo
- Pick and place
- Taglio su misura
- Robotica industriale
I motori Unimotor hd si accoppiano perfettamente con i servo-azionatori Unidrive M e Digitax HD.
Vantaggi
Compatto e potente al tempo stesso
Unimotor hd offre una soluzione a inerzia ridotta eccezionalmente compatta per applicazioni che richiedono coppia elevata durante profili di accelerazione e decelerazione rapida.
Rapporto coppia-inerzia elevato
Unimotor hd fornisce un'inerzia molto ridotta al rotore con picchi di sovraccarico fino al 300% per performance dinamiche massime.
Progettazione dello statore segmentata
Per maggiore compattezza e dinamica elevata
Alberi più larghi
Per rigidità torsionale aumentata
Soluzione a ingranaggi disponibile
| Protezione da penetrazione | IP | 65 |
| Coppia di stall | N.m | 0.7 a 85 |
| Coppia massima | N.m | 2.9 a 255 |
| Tensione | V | 200/240 o 380/480 |
| Velocità | rpm | 1000 a 6000 |
| Dimensioni della carcassa | mm | 55 / 67/ 89 / 115/ 142/ 190 |
CONFORMITÀ E STANDARD
|
Dimensioni della carcassa |
55 |
67 |
89 |
115 |
142 |
190 |
|
Coppia |
0.72 - 1.65 | 1.45 - 3.70 | 3.20 - 8.00 | 10.20 - 18.80 | 25.0 - 38.0 | 22.0 - 85.0 |
| Coppia Massima (Nm) |
2.88 - 6.60 | 4.35 - 11.10 | 9.60 - 24.00 | 30.60 - 56.40 | 74.9 - 114.0 | 156.0 - 255.0 |
