Une gamme complète d'alternateurs et de régulateurs conformes au grid code.

Ces dernières années, la production d'électricité décentralisée a connu une croissance rapide, notamment dans des domaines tels que la cogénération, la production combinée chaleur-électricité, la biomasse, le biogaz ou la valorisation des déchets.
Cette nouvelle approche décentralisée de la production d'électricité a imposé de nouvelles exigences aux alternateurs de petite taille. On attend de plus en plus d'eux qu'ils fonctionnent 24h/24 et 7j/7, avec un niveau de fiabilité et d'efficacité toujours plus élevé. Ces nouvelles exigences incluent également une solide capacité à vivre au sein de réseaux intelligents et à faire face à toutes les contraintes de la mise en parallèle des réseaux.
Chez Nidec Leroy-Somer, nous avons conçu une offre complète pour répondre à ces nouveaux défis. En nous appuyant sur notre longue expérience et notre gamme de produits, nous avons sélectionné la meilleure solution pour répondre aux besoins des centrales électriques.

Alternateurs conformes au Grid Code

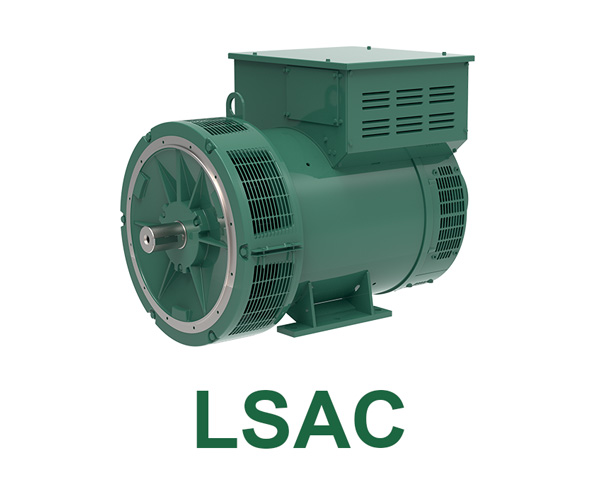

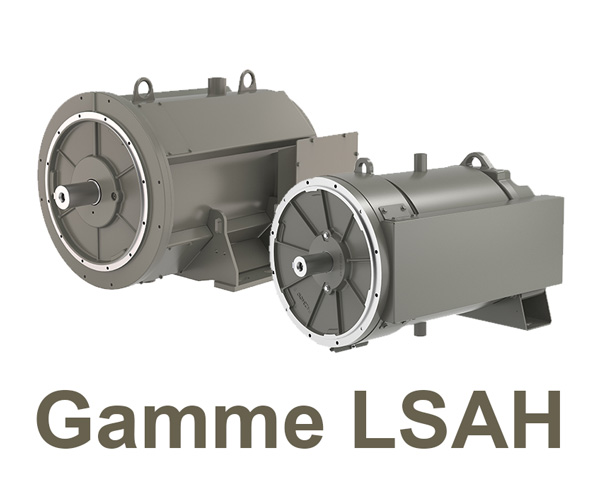

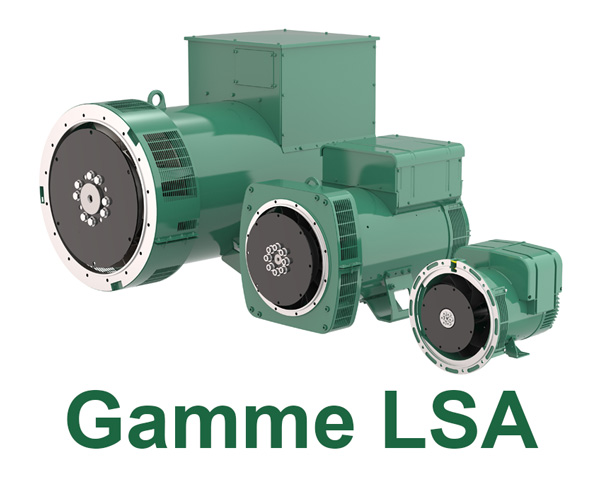

Nidec Leroy-Somer propose une large gamme d'alternateurs conformes aux exigences du Grid Code. Les gammes LSAC et LSAH pour les applications de cogénération sont nos principales gammes compatibles avec les normes de nombreux pays en matière de Grid Code. La gamme LSA est également conforme à toutes les principales réglementations relatives au Grid Code.

Régulateurs compatibles avec le Grid Code

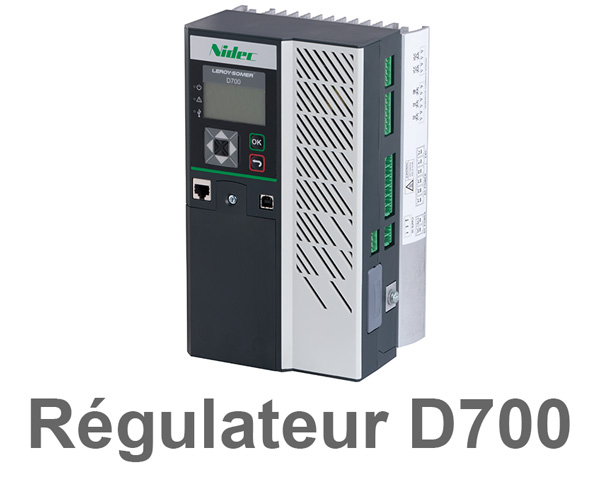

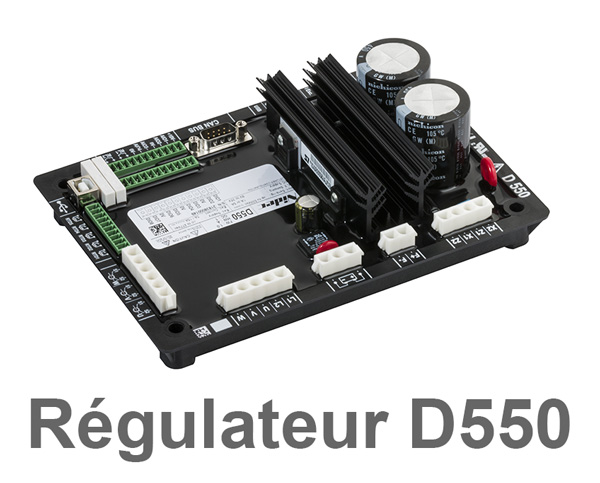

Les plateformes numériques de régulation D550 et D700 offrent une fonctionnalité Grid Code, ce qui les rend compatibles avec les normes de nombreux pays qui réglementent le raccordement des centrales de production au réseau. Cette section énumère toutes les fonctions qui peuvent être utilisées pour assurer une production d'énergie conforme aux normes tout en garantissant l'intégrité des différents composants de la centrale.

Nidec Leroy-Somer connaît parfaitement les exigences de chaque pays en matière de production d'électricité et de raccordement au réseau national.

Le Grid Code est une norme qui diffère d'un pays à l'autre et qui a pour but de définir les conditions qu'une installation doit remplir pour pouvoir être raccordée à un réseau électrique. Il spécifie le comportement requis d'un générateur connecté au réseau électrique lors de perturbations du système.

L'objectif de Nidec Leroy-Somer est d'identifier et de couvrir toutes les exigences d'un marché donné afin d'y répondre et de mener à bien vos projets. Si nécessaire, nous réalisons des études approfondies sur le comportement des générateurs pendant les transitoires, y compris les courts-circuits et/ou les chutes de tension du réseau, afin de respecter les exigences du Grid Code.

Afin de pouvoir modéliser l'intégration de notre alternateur dans votre installation, Nidec Leroy-Somer fournit sur demande les documents suivants lors de la création d'une commande :

• Caractéristiques électriques (réactance, constantes de temps, etc.)
• Courbe à vide
• Modèle d'excitatrice IEEE (AC8B selon IEEE421)
• Modèle des enroulements auxiliaires (AREP)
• Modes de fonctionnement et réglages du régulateur



Grid Codes nationaux supportés

Allemagne

VDE-AR-N 4110:2018-11 -Exigences techniques pour le raccordement et l'exploitation des installations des clients au réseau moyenne tension (TCR moyenne tension).
VDE-AR-N 4105:2018-11 -Exigences techniques pour le raccordement et le fonctionnement en parallèle avec les réseaux de distribution basse tension.

Union européenne (UE)

Formulaire de demande standard Requirements for Grid (RfG) à partir du 14 avril 2016.

ROYAUME-UNI

Formulaire de demande standard ENA EREC G99 à partir du 27 avril 2019 Formulaire de demande standard ENA EREC G5 Issue 4 à partir de mars 2001Distorsion harmonique de tension et connexion des installations et équipements non linéaires et résonants aux systèmes de transmission et aux réseaux de distribution au Royaume-Uni.

Italie

Italienne CEI O-16 ed. 09-2014, intégré avec la variante V1, 12-2014 et la variante V2, 07-2016, chapitre 8. 8. 5. 1
Italienne CEI O-21 ed. 07-2016, chapitre 8. 4. 4

D'autres codes de grille sont pris en charge, veuillez nous contacter

---

Il convient de noter que le Grid Code n'a pas pour but de décrire la manière dont l'alternateur et le régulateur doivent être produits, mais plutôt la réglementation à laquelle le service public doit se conformer pour avoir accès au marché. Le client doit donc traduire ses exigences en spécifications techniques, car au final, c'est l'installation de production qui sera définie comme conforme.
