Une gamme dédiée d'alternateurs optimisés pour une utilisation avec des turbines vapeur ou gaz, pour des projets de centrales, d'incinérateurs ou chaudières biomasse.

Alternateurs Leroy-Somer pour turbines gaz ou vapeurLes turbines à vapeur et à gaz sont largement utilisées dans les centrales de production d'électricité, où leur efficacité et leur fiabilité globales sont largement appréciées.

Pour les alternateurs, les turbines posent des contraintes spécifiques. Leroy-Somer a développé une gamme complète de solutions et de technologies pour proposer des alternateurs parfaitement adaptés aux turbines à vapeur ou à gaz.

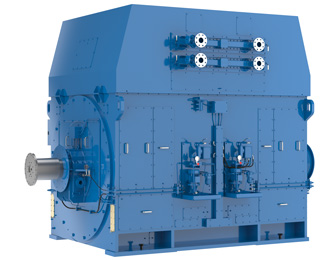

Alternateurs Leroy-Somer pour turbines gaz ou vapeur

  • Alternateurs 4 pôles – 50 Hz ou 60 Hz
  • Disponible de 380 V à 15 kV
  • Avec une puissance de sortie allant jusqu'à 35 MW
  • Isolation de classe H
  • Conception adaptée aux systèmes de refroidissement ODP, CACW ou CACA
  • Montage horizontal avec paliers lisses ou antifriction
  • Ventilation axiale-radiale ou symétrique
  • Très hautes performances : densité de puissance, réactances et stabilité, rendement élevé, faible niveau sonore, très faible niveau de vibration
  • Nombreux accessoires optionnels et personnalisation

Construits pour aller vite

Les turbines ont généralement une vitesse de rotation plus élevée que les moteurs à combustion, qui nécessitent une conception à 4 pôles pour le rotor de l'alternateur, avec un réducteur inséré entre alternateur et turbine. Les alternateurs pour turbines à vapeur ou à gaz sont également conçus pour être plus compacts afin de répondre aux avantages d’encombrement offerts par les turbines. Cette approche de la conception permet également de réduire les contraintes physiques et d’améliorer les performances électriques transitoires de l’alternateur telles que les réactances.

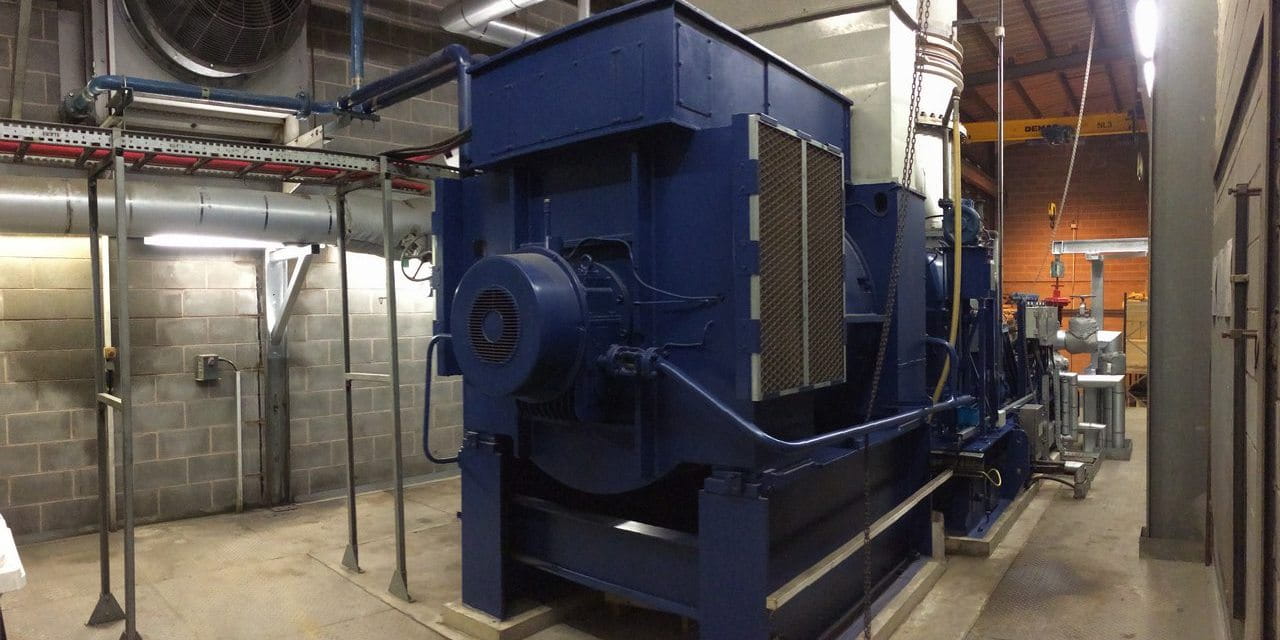

Nidec Leroy-Somer alternator coupled to a steam turbine in a waste treatment plant

Vibrations réduites pour une meilleure protection

Les vibrations constituent un autre défi lors de l’utilisation avec des turbines. Avec les moteurs à explosion diesel ou gaz, ce sont les vibrations du moteur qui peuvent endommager l'alternateur. Dans le cas des turbines, la situation est inversée : le système d'entraînement va générer très peu de vibrations, mais c'est au contraire l'équilibrage de l'alternateur qui doit être optimisé et soigneusement testé. C'est pourquoi Leroy-Somer propose sur ses alternateurs destinés à être accouplés à des turbines un équilibrage de classe G1, garantissant un parfait équilibre de l'ensemble de l'installation.

Refroidissement et protections

Les alternateurs accouplés à des turbines à vapeur ou à gaz sont généralement soumis à des conditions environnementales difficiles, avec la présence de vapeur, d'humidité, de chaleur et de particules qui mettent les parties électriques et mécaniques à rude épreuve. Pour répondre à ces exigences, Leroy-Somer propose des systèmes de protections adaptés et a développé un savoir-faire spécifique dans la conception et la réalisation de machines fermées avec systèmes de refroidissement à échangeur air-eau.

Performances et fiabilité pour les projets de production d'énergie
