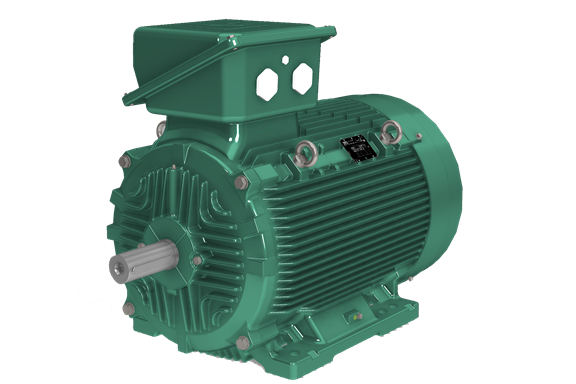

La nouvelle série fonte CILS de la gamme asynchrone de référence IMfinity de Nidec Leroy-Somer bénéficie d’une conception optimisée, adaptée à la plupart des applications pour usage général. Ce design innovant est axé sur la réduction de la consommation d’énergie des machines tout en maintenant un niveau maximal de robustesse, de performance et de flexibilité. Avec une classe d’efficacité énergétique Super Premium IE4, la série CILS est en parfaite conformité avec la réglementation européenne sur les rendements dont les nouvelles exigences sont entrées en vigueur le 1 juillet 2023.



Répondant à la plupart des exigences de l’industrie, les moteurs asynchrones éprouvés et polyvalents de la génération IMfinity® présentent des fonctionnalités étendues permettant une intégration simple dans le monde entier, dans des environnements standard ou de sécurité. La gamme emblématique de Nidec Leroy-Somer s’enrichit aujourd’hui de la série CILS, un moteur à carter en fonte, particulièrement adapté aux applications de ventilation, pompage ou compression, s’échelonnant de 75 à 200 kW. Développée à partir du coeur électrique de la gamme IMfinity®, le CILS offre en effet fiabilité, puissance et adaptabilité d'un constructeur reconnu.



Réduire la facture énergétique et l’empreinte carbone

Conforme aux exigences d’écoconception de la directive européenne 2009/125/CE et au règlement UE 2019/1781 de la Commission européenne sur le rendement des moteurs électriques asynchrones, la série IMfinity® CILS garantit une réduction de la consommation d’énergie grâce à son niveau de rendement Super Premium IE4.

Avec un excellent rapport coût-bénéfice, les moteurs CILS contribuent amplement à la baisse de la facture énergétique, à la décarbonation et au développement durable.

Grâce à leur conception mécanique standardisée CEI, ils s'intègrent facilement dans une application ou une machine existante pour en améliorer la performance énergétique.

Privilégier la flexibilité au travers d’une conception adaptative

La série de moteurs IMfinity® CILS a été conçue de manière ergonomique pour rendre son utilisation aussi simple et pratique que possible.

Elle offre de nombreuses fonctionnalités qui facilitent son adaptation et son intégration en améliorant les délais d’exécution et la disponibilité.

Par exemple, le CILS est équipé d’une boîte à bornes multi-positions conçue pour favoriser une polyvalence d’installation maximale : pré-percée en usine, elle dispose d’une borne de terre intérieure et ne nécessite pas de tresse de masse pour garantir la continuité HF, ce qui apporte simplicité, fiabilité et robustesse pour les applications à vitesse variable.

Réduire le stock et augmenter les possibilités

En plus de la nouvelle boîte à bornes polyvalente, de nombreux autres éléments ont été développés pour limiter le nombre de références et de pièces détachées à détenir en stock, tout en maximisant les capacités de personnalisation ultérieure et en réduisant les délais d’exécution.

Sources de gain de temps et d’effort, ces choix techniques se traduisent notamment par :

- un seul diamètre de stator par hauteur d'axe, pour simplifier et mutualiser la gestion des options mécaniques,

- une position de montage à pattes B3 convertible en configuration B35 à pattes et bride,

- un capot prééquipé pour le rajout d’une tôle parapluie en cas de montage vertical avec bout d’arbre vers le bas,

- un arbre avec rainure de clavette prisonnière pour son maintien en place en cas de montage vertical.

Augmenter la robustesse d’une conception fiable avancée

L’IMfinity® CILS a été conçu pour améliorer encore la fiabilité et la durée de vie du moteur tout en facilitant sa maintenance et son entretien. Pensé pour une protection renforcée, il intègre des composants qui lui confèrent une résistance élevée :

- des ailettes sur le palier à l’avant pour améliorer son refroidissement ainsi que la durée de vie du roulement,

- une bague de mise à la terre AEGIS (option) insérée dans le palier avant pour assurer la protection des roulements lors de l'utilisation en vitesse variable,

- un joint d'arbre par laminage pour garantir une étanchéité maximale à l’avant comme à l’arrière du moteur,

- un carter conçu avec un canal intérieur permettant le passage des câbles de sondes dans le moteur pour une protection optimum,

- des ailettes arrière profilées pour empêcher la rétention d’eau, - un capot avec des fixations de type baïonnette pour faciliter l’accès au ventilateur et donc sa maintenance,

- Des roulements côté entraînement montés axialement bloqués pour répondre à la majorité des applications, constituant une solution particulièrement appréciée dans le pompage.

Répondant aux besoins les plus variés des grands secteurs industriels, CILS est particulièrement l’allié des constructeurs en quête d’une solution personnalisable, économe et durable pour l’entraînement de leur machine.

Des informations complémentaires et la documentation correspondante sont disponibles sur : http://lrsm.co/cils-fr
