Commander S

A Nidec Brand

0,18 bis 4 kW (0,25 bis 5 PS)
einphasig 100 + 200 V, dreiphasig 200 + 400 V

Macht einfache Anwendungen einfach.

Mit der neuesten Ergänzung des Control Techniques-Portfolios übernehmen Sie selbst die Kontrolle über Motorsteuerung und Energieeinsparungen.

Mit einer Reihe von Funktionen, die für einfache Anwendungen optimiert sind, bietet Commander S eine kostengünstige Lösung für Installationen, die Plug-and-Play-Komfort direkt aus der Box erfordern.

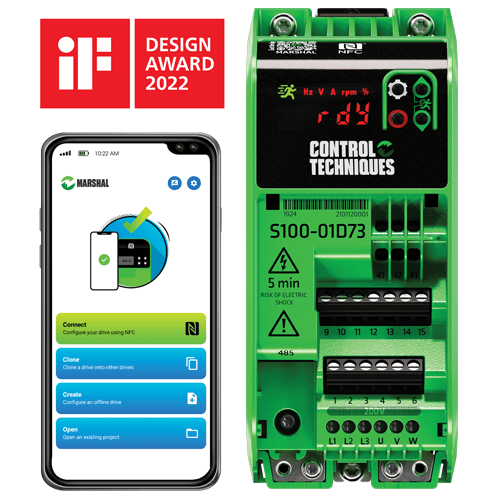

Commander S ist der erste Umrichter, der serienmäßig mit einer App-Schnittstelle ausgestattet ist. Die Marshal App revolutioniert die Art und Weise, wie der Anwender bei Inbetriebnahme, Überwachung, Diagnose und Support auf den Umrichter zugreift.

Marshal: Ihr Umrichterexperte vor Ort

Revolutionieren Sie die Art und Weise, wie Sie mit Ihrem Umrichter kommunizieren

Control Techniques stellt seit vielen Jahren den Status quo mit innovativen Ideen infrage und beeinflusst dadurch die Umrichterindustrie nachhaltig. Und wir haben es mit Marshal erneut getan: Control Techniques ist der erste Umrichterhersteller, der die NFC-Technologie standardmäßig in einen Umrichter integriert und die Marshal App-Schnittstelle ohne zusätzliche Kosten anbietet.

Marshal ist Ihr Umrichterexperte vor Ort. Diese umfangreiche Schnittstelle ermöglicht die Inbetriebnahme, das Übertragen von Parametern, die Diagnose von Systemproblemen und die Überwachung des Umrichters mit nur wenigen Berührungen des Bildschirms.

Möchten Sie mehr über Marshal erfahren? Klicken Sie hier.

Vorteile

	Einfach zu installieren Das schlanke, geschwungene Design des Commander S optimiert die Anordnung der Komponenten für eine geringe Stellfläche und einen einfachen Zugang zu den Anschlüssen. Die Click-on/Click-off-DIN-Hutschiene macht die Installation denkbar einfach.
	Einfach zu bedienen Mit unserer neuen Marshal App (Android/iOS) lässt sich Ihr Umrichter in weniger als 60 Sekunden konfigurieren.
	Zuverlässig Langlebigkeit stand bei der Entwicklung des Commander S im Mittelpunkt und garantiert, dass die Leistung über die gesamte Lebensdauer erhalten bleibt.
	Kosteneffizient Ausgestattet mit einzigartigen Funktionen, mit denen Sie Zeit, Energie und Geld sparen.

Anwendungen

Macht einfache Anwendungen einfach.

	Lüfter-, Pumpen- und Kompressoranwendungen
Verbesserte Energieeffizienz in Phasen geringen Bedarfs PID-Funktionen machen eine fortschrittliche Steuerung einfach und effizient, ohne dass eine externe Steuerung erforderlich ist Vermeidung von Geräte-Resonanzfrequenzen und Verringerung hoher Vibrationspegel durch Verwendung von Ausblendfrequenzen Fangen eines bereits laufenden Motors zur Verkürzung der Anlaufzeit und Steigerung der Produktivität Thermischer Motorschutz verhindert eine Überhitzung des Motors im Betrieb Feuer-Modus maximiert die Verfügbarkeit des Rauchabzugssystems eines Gebäudes im Falle eines Brandes. Einmal aktiviert, läuft der Umrichter bis zum Ausfall
	Bewegungsanwendungen Transportbänder, Laufbänder, automatische Türen und Schranken
Zuverlässige Drehzahlregelung mit Onboard-Kommunikation Beschleunigung und Verzögerung über S-Rampen sorgen für sanfte, ruckfreie Geschwindigkeitsübergänge Lineare U/f-Kennlinie mit kontrollierbarer Spannungsanhebung zum Starten der Maschine Bis zu 150 % Überlastkapazität für schnelle Beschleunigung oder Lastwechsel Gleichstrombremsung mit Stoppanzeige zum schnellen Anhalten des Motors
	Prozessanwendungen Mischer, Brecher, Rührwerke, Zentrifugen, Knetmaschinen, Spinn- und Flechtmaschinen für Textilien
Leichte Einbindung in externe SPS- oder andere Steuerungssysteme durch integrierte Kommunikation Stabilitätsoptimierer für verbesserte Motorsteuerung Widerstandskompensation für hervorragende Drehmomentleistung Eingebautes EMV-Filter reduziert effektiv elektromagnetische Störungen

Wichtige technische Daten

Leistung und Steuerung

Spannung	einphasig 100 und 200 VAC dreiphasig 200 und 400 VAC
Leistungsbereich	0,18 bis 4 kW / 0,25 bis 5 PS
Last-Nennwerte	Betrieb mit hoher Überlast
Eingangsfrequenz	50/60 Hz
Ausgangsfrequenz	0 bis 300 Hz
Taktfrequenz	4 kHz and 12 kHz
Motorsteuerung	Lineare U/f-Kennlinie, quadratische U/f-Kennlinie, Widerstandskompensation
Stopp-Modi	Austrudeln, Rampe, Rampe + Gleichstrombremsung, Gleichstrombremsung mit 0-Hz-Erkennung, zeitgesteuerte Gleichstrombremsung, Distanz-Stopp

Kommunikation

RJ45 für Modbus RTU
NFC als App-Schnittstelle

Ein- und Ausgänge

Analog	2 Analogeingänge 1 Analogausgang
Digital	4 Digitaleingänge 1 Digitaleingang/-ausgang
Relais	1 Relais (einpoliges Umschaltrelais)

Normen

Zulassungen	CE, UKCA, cUL, C-Tick, EAC, KC
Produkt-Sicherheitsstandards	IEC/EN/KN/UL 61800-5-1, CSA C22.2 No.274, GB12668.501-2013
Störaussendung	C3 mit internen EMV-Filtern C1 und C2 mit externen EMV-Netzfiltern C1 interne EMV-Filter, für ausgewählte einphasige 200-V-Varianten

Montage und Umgebung:

Schutzart	IP20
Montage	Click-on/Click-off-DIN-Hutschienenmontage Schraubbefestigung 0 mm seitlicher Abstand
Umgebungstemperatur	Betrieb ohne Leistungsreduzierung: -10 °C bis 40 °C (14 °F bis 104 °F) Betrieb mit Leistungsreduzierung: -10 °C bis 60 °C (14 °F bis 140 °F) Lagerung -40 °C bis 60 °C

Zubehör

Remote-Schnittstelle

	Remote-Bedieneinheit IP66 Extern installierbare, intuitive, mehrsprachige Klartext-LCD-Tastatur für eine schnelle Einrichtung und hilfreiche Diagnosen von außerhalb des Schaltschranks. IP66-konform (NEMA 4).
	HMI Die MCh-Panels sowie die Software MChMobile wurden für die einfache Entwicklung von HMI-Anwendungen einschließlich Fabrik- und Gebäudeautomatisierung entwickelt.

Optionale Extras

	Kabelmanagement-Klammer Mit der optionalen Kabelmanagement-Klammer können die Kabel sauber unter dem Umrichter befestigt werden.
	Faserfilter Das optionale Faserfilter ermöglicht einen effizienten Betrieb des Umrichters auch in Umgebungen, in denen sich Fasern in der Luft befinden (z. B.: Textilanwendungen). Die Filterreinigung kann in die vorbeugende Wartung integriert werden, was das Risiko eines ungeplanten Ausfalls verringert.
	RS485-Kabel USB-auf-Seriell-Kabel Das USB-Kommunikationskabel ermöglicht die serielle Kommunikation zwischen Umrichter und PC über die Commander PC-Tools.

Software und Unterstützung

App-Schnittstelle

Marshal-App

Intuitive Inbetriebnahme-Software

Connect – Inbetriebnahme-Tool

Connect ist die neuste Software zur Inbetriebnahme, Optimierung und Überwachung des Umrichters und des Antriebsverhaltens sowie der Systemperformance.
