da 250 a 500 kW (da 400 a 700 CV) / Fino a 865 A
da 380 a 480 Vca (± 10%)
da 500 a 575 Vca (± 10%)
da 500 a 690 Vca (± 10%)
- Panoramica
- Specifiche
- Opzioni
- Download
Questo prodotto viene fornito con 5 anni di garanzia come standard
Nessuna registrazione. Nessun costo aggiuntivo. Solo tranquillità fin dal primo giorno. Per saperne di più..
Maggiore potenza, minore ingombro

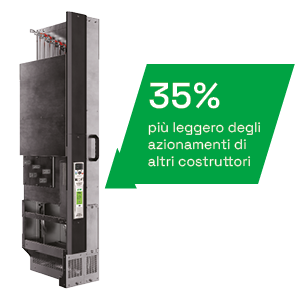

Avere 500 kW / 700 CV di potenza in un unico modulo di potenza che, con soli 130 kg, è fino a 69 kg più leggero rispetto ai convertitori di frequenza della concorrenza è una novità assoluta. L'ingombro ridotto e gli accessori preconfigurati ne facilitano l'installazione o il retrofit in quadri standard del settore. Il drive può essere installato in meno di 30 minuti, a testimonianza della sua semplicità.
Controllo per soddisfare le vostre esigenze di alta potenza
Il modulo di potenza da 500 kW prevede una selezione di moduli di controllo per soddisfare le esigenze di qualsiasi applicazione con motori asicncroni, servo o ibridi. Ciò include il controllo tramite Unidrive M600 e M700 (oltre alle relative varianti) o tramite Pump Drive F600 o HVAC Drive H300, per applicazioni specialistiche.
Opzioni
Tutti gli accessori necessari per l'installazione in quadro sono disponibili su ordinazione. In alternativa, il modulo di potenza può essere fornito preassemblato in quadro standard, con componenti di sistema selezionabili dall'utente inclusi. Questo è la soluzione in quadro pre ingegnerizzato della serie DFS.
Installazione e manutenzione
- Un singolo installatore può gestire il cablaggio e il collegamento usando la gamma completa degli accessori.
- Sostituzione dell'unità di controllo in meno di 30 minuti con idoneo kit accessori .
- Durante l'assistenza, le parti di ricambio (sottoinsiemi) testate in fabbrica possono essere sostituite in loco senza dover sostituire l'intero drive.
- Il design più ampio della parte anteriore e il baricentro più basso garantiscono maggiore stabilità e sicurezza durante l’installazione.
- In caso di retrofit, sarà sempre più piccolo dell’azionamento già presente, quindi lo spazio disponibile sarà sempre più che sufficiente.
- I punti di sollevamento fissi presenti sul telaio (senza bisogno di ulteriori staffe) permettono di movimentarlo in sicurezza.
- Non sono necessarie induttanze aggiuntive per la maggior parte delle applicazioni che utilizzano un singolo modulo.
- La app di diagnostica online aiuta nelle operazioni di messa in servizio e fornisce agli utenti il supporto necessario.
- È disponibile una soluzione Active Front End compatta con filtro LCL e accessori per l'integrazione in quadro.
Controlli, comunicazioni e configurazione
- Il Unidrive esteso fino a 500 kW in un unico modulo di potenza.
- Ottimizzato per le principali applicazioni in cui è richiesto un azionamento ad alta potenza: ventilatori, pompe, compressori ed estrusori.
- Potente come qualunque altro azionamento presente sul mercato, ma leggerissimo e facile da maneggiare.
- Supporta tutti i principali protocolli di comunicazione industriale, integrati nella versione standard o con moduli opzionali installati dall’utente.
- Controllo macchina e motion control integrato, architettura di programmazione aperta e funzioni di sicurezza.
- funzionamento dodecafase come standard per la riduzione delle armoniche della corrente di alimentazione.
- Protezione aumentata tramite IGBT: in caso di cortocircuito protegge dalle condizioni di guasto esterne.
- L’originale protezione tramite batteria di condensatori garantisce maggiore affidabilità e aumenta il tempo di corretto funzionamento.
Prodotti correlati
Potenze nominali dell'azionamento e informazioni per l’ordine
|
Modello |
Servizio normale | Heavy Duty | |||||
|
Massima corrente |
Potenza |
Potenza |
Massima corrente |
Potenza |
Potenza |
||
| A | kW | hp | A | kW | hp | ||
|
400 V |
M000-12404800 M000-12405660
M000-12406600 M000-12407200 |
608 660 755 8651 |
315 355 400 500 |
500 550 650 700 |
480 566 6602 7203 |
250 315 355 400 |
400 450 550 600 |
|
575 V |
M000-12503150 M000-12503600 M000-12504100 M000-12504600 |
376 428 480 532 |
250 300 330 370 |
350 400 450 500 |
315 360 410 460 |
250 250 300 330 |
350 350 400 450 |
|
690 V |
M000-12603150 M000-12603600 M000-12604100 M000-12604600 |
376 428 480 532 |
355 400 450 500 |
450 500 600 650 |
315 360 410 460 |
280 355 400 450 |
400 450 500 600 |
Nota1: 110% di sovraccarico fino a 30°C e nessun sovraccarico al di sopra.
Nota2: 140% di sovraccarico fino a 35°C e 125% al di sopra.
Nota3: 140 % di sovraccarico fino a 30˚C e 125% al di sopra.
- Configurate in parallelo, queste unità possono controllare sistemi con potenza fino a 2,8 MW
- E' possibile realizzare sistemi AFE rigenerativi e a basse armoniche con moduli 'D' o moduli da CC a CA e un nuovo filtro LCL integrato
Dimensioni
W: 295 mm (11.61 in), H: 1750 mm (68.90 in), D: 526 mm (20.71 in)
Pesi
Da CA a CA (tipo "T"): 130 kg
Da CC a CA (tipo "D"): 113 kg
Informazioni per l’ordine di kit e accessori
| Ingombro del drive/quadro |
Codice articolo |
Popis |
| Připojení vstupních/výstupních vodičů |
6772-0006 6772-0007 6772-0008 6772-0014 6772-0012 6772-0016 6772-0032 6772-0033 |
Sada pro zapojení střídavého vstupu VX25/TS8 Sada zapojení výstupu VX25/TS8 Sada uzemnění VX25/TS8 Sada pro průchod výstupní přípojnice Sada vstupní přípojnice stejnosměrného proudu Sada pro zapojení stejnosměrného vstupu VX25/TS8 (bez držáků pojistek) Sada pro zapojení stejnosměrného vstupu VX25/TS8 (držáky pojistek IEC) Sada pro zapojení stejnosměrného vstupu VX25/TS8 (držáky pojistek UL) |
| Sada pro montáž do rozvaděče |
6772-0009 6772-0010 4595.000 |
Montážní sada VX25 Montážní sada TS8 Nástěnný držák VX25/TS8 (Rittal) |
| Sada filtru AFE / montážní sada |
6772-0022 6772-0020 4200-6326 4200-0037 |
Montážní sada filtru AFE VX25/TS8 Oddělovací sada filtru AFE a měniče Filtr AFE 400 V Filtr AFE 575/690 V |
| Zvedání a rampa |
6500-0158 6500-0159 |
Rampa typové velikosti 12 Sada pro převoz na paletovém vozíku |
| Odvětrání rozvaděče |
9681.846 3240.200 3172.200 |
Střešní deska VX25 (Rittal) Výstupní filtr VX25/TS8 s vložkou (Rittal) Náhradní vložky výstupního filtru (5 ks) (Rittal) |
Le opzioni disponibili dipendono dal modulo di controllo utilizzato (Unidrive M700, Pump Drive F600 o HVAC Drive H300). Per esserne certi, consultare le singole pagine dei prodotti.
Tastiera
KI-Keypad Plus
Il display a colori, grande e con esposizione chiara, rende le informazioni di stato e le descrizioni dei parametri più facili da leggere e sempre prontamente accessibili. Permette di accedere facilmente alle funzioni principali dell’azionamento per ottenere migliori prestazioni della macchina, grazie all’utile autocomposizione che guida velocemente l’utente nella configurazione.
La funzione Bluetooth consente la connettività remota e flessibile per la messa in servizio e la programmazione tramite strumenti software, senza la necessità di aprire il quadro, permettendo all’operatore di lavorare meglio e in maggiore sicurezza. Nella schermata di stato possono essere visualizzati fino a 10 parametri selezionati dall’utente, con informazioni in tempo reale, inoltre tutti i parametri possono essere scalati e le loro unità di misura personalizzate.
Tastiera RTC remota
La tastiera è installabile in remoto per un montaggio flessibile all'esterno di un quadro (conforme a IP54/ NEMA 12). Intuitiva tastiera LCD multilingue, con indicazioni in testo normale su tre righe per una rapida configurazione e una pratica diagnostica. L'orologio in tempo reale con batteria tampone consente un'accurata temporizzazione degli eventi e facilita la diagnostica
Tastiera remota
Comprende tutte le caratteristiche della tastiera CI LCD, ma con possibilità di montaggio remoto. Permette un montaggio flessibile sull'esterno del pannello ed è conforme a IP66 (NEMA 4)
Tastiera KI
Tastiera LCD multilingue testo normale, fino a 4 righe di testo, per descrizioni approfondite dei dati e dei parametri, per ottimizzare l'esperienza dell'utente
Tastiera KI RTC
Tutte le caratteristiche della tastiera KI, ma a batteria con real-time clock. per consentire un'accurata temporizzazione degli eventi e facilitare la diagnostica
Moduli System Integration - Retroazione
SI-Encoder
Modulo interfaccia di ingresso per encoder in quadratura
SI-Universal Encoder
Interfaccia di ingresso e uscita per encoder in quadratura, SinCos, EnDat e SSI
Moduli per l'integrazione di sistema - Comunicazioni
SI-POWERLINK
Per collegare gli azionamenti Unidrive, Commander, Digitax e F600 azionamenti per pompe a tutte le reti POWERLINK. SI-POWERLINK è utilizzato in vari tipi di applicazioni, che vanno dai sistemi semplici in anello aperto fino a quelle che richiedono un motion control di precisione. Il protocollo è basato su Ethernet standard e fornisce una soluzione che consente alla rete Ethernet industriale in real time di soddisfare le esigenze di automazione industriale e controllo dei processi.
SI-PROFIBUS
Modulo interfaccia PROFIBUS
SI-DeviceNet
Modulo interfaccia DeviceNet
SI-CANopen
Modulo interfaccia CANopen.
SI-Ethernet
Modulo Ethernet esterno che supporta i protocolli EtherNet/IP e Modbus TCP/IP
SI-EtherCAT
Modulo interfaccia EtherCAT
SI-PROFINET
Modulo interfaccia PROFINET
SI-Interbus
Moduli d’interfaccia Interbus.
Moduli System Integration - Applicazioni
SI-Applications Plus
Modulo compatibile che consente di ricompilare i programmi applicativi SyPTPro esistenti per M700
SI-Apps Compact
MCi200 system integration module.
MCi200
Secondo processore, per un controllo macchina avanzato con l'uso di Machine Control Studio
MCi210
Si aggiunge all'MCi200 con un'interfaccia Ethernet a due porte direttamente sul processore e con I/O aggiuntivi
PTi210
Modulo Motion Made Easy
Moduli System Integration - I/O aggiuntivi
Remote I/O (M700/M701/M702 only)
Facilmente collegabile a segnali I/O digitali e analogici che permettono di comunicare tramite i protocolli di rete più diffusi.
SI-I/O
Modulo interfaccia per estensione I/O per aumentare il numero di punti I/O su un azionamento. Fornisce inoltre: 4 I/O digitali, 3 ingressi analogici (default) / ingressi digitali, 1 uscita analogica (default) / ingresso digitale, 2 relè
SI-I/O 24 plus
The SI-I/O 24 Plus option module provides a plug in high density I/O expansion solution for Unidrive and Digitax HD. Features include:
16 x Digital Inputs (8 high speed), 8 x Digital Outputs and an Incremental Encoder Input (AB Servo).
A High Density DIN rail mounted screw terminal breakout board and cable is available to provide easy connection to the module.
Moduli System Integration - Sicurezza
MiS210
L’opzione di sicurezza MiS210 per Unidrive amplia lo STO integrato con funzioni di sicurezza del movimento e consente la decentralizzazione con l’opzione di sicurezza basata sulla connettività di rete.
SI-Safety
An intelligent, programmable module to meet the IEC 61800-5-2/ISO 13849-1 functional safety standard up to SIL3/PLe
Unità d’interfaccia azionamento - Backup
Smartcard
Il dispositivo di memoria opzionale Smartcard può essere impiegato per eseguire il back-up dei set di parametri e per copiarli da un azionamento a un altro
Adattatore per scheda SD
Dispositivo di conversione che consente di inserire una scheda SD nello slot della Smartcard per la clonazione dei parametri e i programmi applicativi
Unità d'interfaccia azionamento - Comunicazione
Adattatore KI-485
Adattatore che consente all'azionamento di comunicare tramite seriale RS485. È comunemente utilizzato per la programmazione, se l'azionamento è sprovvisto di tastiera
Cavo CT USB Comms
Il cavo USB Comms consente di collegare l'azionamento a un PC per l'utilizzo degli strumenti software degli Unidrive M*
* Richiede anche un adattatore.
