DFS Serisi
55 kW - 540 kW
400 V | 690 V
Birçok sürücü kullanıcısı, yüksek güçlü bir sürücü panosunu tasarlamak ve kurulumunu gerçekleştirmek için kapsamlı şirket içi mühendislik deneyimine sahip değildir.

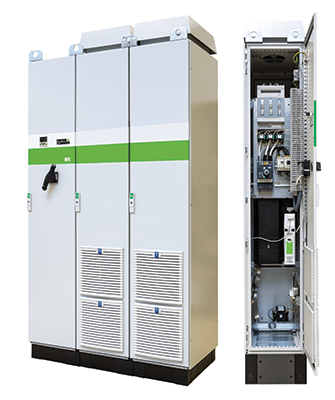

DFS Sürücüsü, enerji tasarrufunun ve yüksek pano koruma sınıfının önemli olduğu yüksek güçlü sürücü uygulamalarında kullanılmak üzere tasarlanmış, montajı yapılmış, kullanıma hazır bir sürücü panosu sistemidir. Hızlı, kolay kurulum sayesinde, neredeyse sıfır düzeyinde mühendislik hizmeti gereksinimi duyularak işletmenin kullanımını maksimum düzeye çıkarılır.
DFS Serisi Özellikleri
✓ Kullanıma hazır
✓ Hızlı teslimat
✓ Kolay kurulum
✓ Üstün, güvenilir sürücü sistemleri
-
Uygulamalar
Uygulama alanınız her ne olursa olsun, DFS endüstri genelinde mükemmel bir çözümdür
Fanlar ve pompalar
- Fan ve pompa makroları ile birlikte yerleşik lojik fonksiyonlar
- Su darbesi kontrolü ve dönen motoru yakalama
- Tümleşik Yangın Modu
- Düşük güç ihtiyacı durumuna uygun geliştirilmiş enerji verimliliği
Kompresörler
- Harici bir kontrolör masrafı ve ek alana gerek olmadan gelişmiş kontrol için tümleşik PLC ve PID fonksiyonları
- Artırılmış Performans Katsayısı (CoP) için enerji verimliliği ve optimum kontrol
Genel Otomasyon
- Konveyörler için maksimum kontrol sağlayan S-rampası hızlanma/yavaşlama profili oluşturma ve RFC-A otomatik yük kontrolü
- Mikser uygulamalarının etkin kontrolü ve %200'e kadar aşırı yük kapasitesi
- Hassas doğruluk gerektiren vinç ve kaldırma uygulamasına uygun kapalı çevrim kontrolü
- Kırıcılar için güvenilirlik ve kontrol
- Ekstrüder uygulamaları için hassasiyet ve tekrarlanabilirlik
- Tünel açma ve delme uygulamaları için yüksek enerji verimliliği ve moment kontrolü ile %200’e kadar aşırı yük kapasitesi
-
Modeller
Maksimum çok yönlülük, her uygulamaya özgü farklı model
DFS serisi sürücüler, her uygulamaya uyacak bir kontrol katı ile kullanılır:
- Kontrol dinamiğinin önemli olduğu asenkron veya servo motorlara dayalı endüstriyel otomasyon sistemleri.
- Özel sürücü özelliklerinin genel sistem kontrolü sağladığı HVAC/R sistemleri.
- DFS serisi sürücüler, yatırım getirisini en üst düzeye çıkarmak ve çevre üzerindeki etkiyi en aza indirmek için en yeni yüksek verimli motorları destekler.
Seçiminizi yapın:
Unidrive M700, M701, M702 veya Powerdrive F300 kontrolM700
- Tümleşik gerçek zamanlı, birden fazla protokole sahip Ethernet
- SIL3/PLe uyumlu 1 x Güvenli Moment Kapama (STO)
- Analog ve dijital G/Ç
M701
Control Techniques’in son derece tanınmış Unidrive SP özellik grubuna uyacak şekilde tasarlanmıştır.
- RS485 üzerinden Modbus RTU iletişimi
- SIL3/PLe uyumlu 1 x STO
- Analog ve dijital G/Ç
M702
- Tümleşik gerçek zamanlı, birden fazla protokole sahip Ethernet
- SIL3/PLe uyumlu 2 x STO
- Dijital G/Ç - Analog G/Ç gerekli olduğu takdirde, bir SI-I/O opsiyon modülü ile bu sağlanabilir.
F300
Fan, pompa ve kompresör uygulamaları için optimum enerji verimliliği.
Powerdrive F300 fan, pompa ve kompresör uygulamaları için en verimli performansı ve en yüksek enerji tasarrufunu sağlamak için sabit mıknatıslı veya asenkron motorlarla birlikte çalışır.
-
Pano Seçenekleri
Koruma sınıfı
A = IP23 (Standart)
C = IP54 - Hava giriş ızgarası filtreleriElektriksel ortam
IEC 61000-6-4 jenerik emisyon standartlarını karşılayan veya Birinci Ortama uygun EMC filtresi
Topraklaması olmayan beslemelerde kullanmak için dahili EMC filtresini çıkarın
Topraklaması olmayan beslemelerde kullanmak için MOV korumasını çıkarınAC Giriş Bağlantı Kesme Şalteri
A - 230 VAC (MN) düşük gerilim bobinli ana şalter
B - 24 VAC (MN) düşük gerilim bobinli ana şalter
C - 230 VAC (MX) şönt koruma bobinli ana şalter
D - 24 VAC (MX) şönt koruma bobinli ana şalter
2 x ana şalter - besleme ve kablolarda yardımcı kontaklar
Kapı üzerine monte edilebilir acil durum butonu
Kontrol sisteminize entegrasyon için
Pano Seçenekleri
Pano sıcaklığını kontrol eden tavan fanı
Baza 200 mm. Standart Baza 100mm’dir
Erişimi kolaylaştırmak için 180° açılabilen kapı menteşeleri
İlave pano güvenliği için anahtarlı silindir kilit
Enerji Tüketimini İzleme
A - Akım transdüserli (MID olmayan) Konvansiyonel kWh enerji ölçer (IP54)
B - Akım transdüserli (MID olmayan) Modbus RTU kWh enerji ölçer
C - Akım transdüserli (MID olmayan) Profibus (SADECE 400 V BESLEME) kWh enerji ölçer
D - Akım transdüserli (MID olmayan) Ethernet kWh enerji ölçer
A, B, C VEYA D kWh tipi enerji ölçerler ile kombinasyon halinde kWh ölçer darbe kontakları
24 V yedek güç
Harici 24V yedek güç kaynağı için besleme kabloları monte edilmiştir
İlave Panolar
A - Sistem ekipmanınız için montaj plakası İÇEREN kablo plakaları bulunan, bazalı entegre 400 mm boş pano
B - Kablo yönetim sisteminiz için montaj plakası İÇERMEYEN, kablo plakaları bulunan, bazalı entegre 400 mm boş pano
Ambalajlama A - Sistem ekipmanınız için montaj plakası İÇEREN kablo plakaları bulunan, bazalı entegre 400 mm boş pano
B - Kablo yönetim sisteminiz için montaj plakası İÇERMEYEN, kablo plakaları bulunan, bazalı entegre 400 mm boş pano
-
Sürücü Yazılımı ve Destek
Sezgisel devreye alma yazılımı
Connect - Devreye Alma aracı
Control Techniques’in 25 yıllık deneyimine dayanan Connect yazılımı, devreye alma, sürücü/sistem performansını optimize etmek ve izlemek için geliştirilmiş en son sürücü yapılandırma aracımızdır.
Machine Control Studio - Programlama aracı
Control Techniques'in Machine Control Studio uygulaması, yeni otomasyon ve hareket kontrol özelliklerini programlamak için esnek ve sezgisel bir ortam sağlar.
Arıza Teşhis Aracı
Arıza Teşhis Aracı, Control Techniques sürücülerini kullananları sürücünün görüntüleyeceği arıza kodlarını hızlıca çözmelerine imkan sağlayan hızlı ve basit bir araçtır.
Sürücü Kurulumu
Ücretsiz erişilebilen web sayfaları, sürücü kurulumunuz için "nasıl yapılır" videoları, adım adım kılavuzlar ve kapsamlı teknik kılavuzlar sağlar.
-
