Commander S
0,18 až 4 kW
1× 100 a 200 V, 3× 200 a 400 V
Jednoduché aplikace jednoduše.
Pusťte se do řízení motorů s úsporami energie pomocí nejnovějšího přírůstku do portfolia Control Techniques. Díky sadě funkcí optimalizované pro jednoduché aplikace představuje Commander S cenově výhodné řešení pro instalace, které vyžadují pohodlí „plug and play“ ihned po vybalení z krabice.

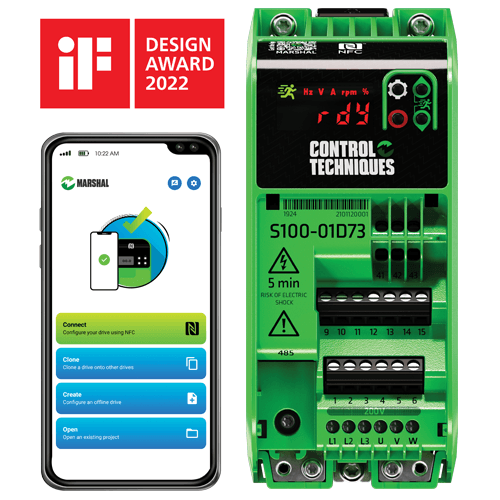

Commander S je první frekvenční měnič, který je standardně vybaven rozhraním pro mobilní aplikace. Aplikace Marshal je náš revoluční způsob komunikace s měničem, který zahrnuje uvedení do provozu, monitorování, diagnostiku a podporu.
Marshal: váš praktický expert na měniče
Změňte zcela způsob, jakým komunikujete s měničem
Společnost Control Techniques má dlouhou tradici v překonávání zavedeného stavu inovativními nápady a v zásadním ovlivňování průmyslu pohonů. A s aplikací Marshal se nám to opět podařilo: Control Techniques je prvním dodavatelem frekvenčních měničů, který do měničů standardně implementuje technologii NFC a nabízí aplikační rozhraní Marshal bez příplatku.
Marshal je váš expert na měniče v provozu. Díky tomuto rozhraní s bohatým obsahem můžete měnič uvádět do provozu, klonovat, diagnostikovat systémové problémy a monitorovat jej pouhými několika klepnutími na obrazovku.
Chcete se dozvědět více o aplikaci Marshal? Klepněte zde.
-
Výhody
Snadná instalace
Elegantní zaoblený design měniče Commander S optimalizuje úsporné uspořádání na malém prostoru a snadný přístup ke svorkám. Instalace na lištu DIN je díky systému zacvaknutí velmi snadná.
Snadné použití
Pomocí naší nové aplikace Marshal (Android/iOS) lze provést nastavení měniče za méně než 60 sekund.
Spolehlivý
Základem konstrukce měniče Commander S je odolnost, která zaručuje funkčnost po celou dobu jeho životnosti.
Nákladově efektivní
Je vybaven jedinečnými funkcemi, které šetří váš čas, energii a peníze.
-
Použití
Jednoduché aplikace jednoduše.
Použití s ventilátory, čerpadly a kompresory
-
Lepší energetická účinnost v obdobích s nižším zatížením
-
Funkce PID usnadňuje a zefektivňuje pokročilé řízení bez potřeby externího řídicího systému
-
Snadno se vyhnete rezonančním frekvencím zařízení a snížíte vysoké úrovně vibrací přeskočením problémových frekvencí
-
Zkrácení doby spouštění a zvýšení produktivity startem do rotujícího motoru
-
Tepelná ochrana motoru zabraňuje přehřátí motoru během provozu
-
Požární režim maximalizuje provozuschopnost systémů pro odvod kouře z budov v případě požáru Po spuštění bude měnič běžet až do selhání
Pohybové aplikace
Dopravníky, běžecké pásy, automatické dveře a závory
- Spolehlivá regulace otáček s vestavěnými komunikacemi
- Profilování zrychlení/zpomalení S-rampou zajišťuje plynulé přechody mezi rychlostmi a minimalizuje trhání stroje
- Lineární charakteristika U/f s regulovatelným posílením pro rozběh stroje
- 150% přetížitelnost měniče umožňuje velká zrychlení nebo zvládání změn zatížení
- Stejnosměrné brzdění s indikací zastavení slouží k rychlému zastavení motoru
Zpracovatelské aplikace
Míchačky, drtiče, mísiče, odstředivky, hnětače, spřádací a pletací stroje pro textilní průmysl
- Díky vestavěné komunikaci umožňuje snadné začlenění do systému externích PLC nebo jiných řídicích systémů
- Optimalizátor stability zlepšuje řízení motoru
- Vynikající řízení točivého momentu díky kompenzaci odporu
- Vestavěný filtr EMC účinně snižuje elektromagnetické rušení
-
-
Hlavní technické údaje
Výkon a řízení
Napětí 1× 100 a 200 Vst
3× 200 a 400 Vst
Výkonový rozsah
0,18 až 4 kW
Označení pro zátěž
Těžká zátěž
Vstupní kmitočet 50/60 Hz
Výstupní kmitočet 0 až 300 Hz
Spínací kmitočet
4 kHz and 12 kHz
Řízení motoru
Lineární U/f, kvadratická U/f, kompenzace odporu
Režimy zastavení
Samovolný doběh motoru, zastavení po rampě, zastavení po rampě s následným ss brzděním, ss brzdění s detekcí nulových otáček, stejnosměrné brzdění po definovanou dobu, úprava rampy v závislosti na rychlosti
Komunikace
Komunikace RJ45 pro Modbus RTU
NFC pro rozhraní aplikace
Vstupy a výstupy
Analogové
2 × analogový vstup
1 × analogový výstup
Digitální
4 × digitální vstup
1 × digitální vstup/výstup
Relé
1 × relé (jednopólové dvojčinné relé) Normy
Schválení
CE, UKCA, cUL, C-Tick, EAC, KC
Bezpečnostní normy
výrobkuIEC/EN/KN/UL 61800-5-1, CSA C22.2 č. 274, GB12668.501-2013 Soulad s předpisy o rušení
C3 s vnitřními filtry EMC
C1 a C2 s vnějšími filtry EMC
C1 s vnitřními filtry EMC, pro vybrané 1f 200V varianty
Montáž a prostředí
Krytí IP20
Montáž
Montáž zacvaknutím na lištu DIN
Šroubové uchycení
Vedle sebe s rozestupem 0 mm
Teplota prostředí Provozní teplota bez omezení: -10 °C až 40 °C
(14°F to 104°F)
Provozní teplota s omezením: -10 °C až 60 °C
(14°F to 140°F)
Skladování: -40 °C až 60 °C -
Příslušenství
Vzdálená rozhraní
Vzdálený ovládací panel IP66
Intuitivní textový vícejazyčný ovládací panel LCD s možností dálkové montáže pro rychlé nastavení a užitečnou diagnostiku z vnější strany panelu rozvaděče. Splňuje IP66 (NEMA 4).
HMI
Panely MCh a software MChMobile byly navrženy pro snadný vývoj aplikací HMI včetně automatizace továren a budovVolitelné příslušenství
Držák pro vedení kabelů
Použití volitelného držáku pro vedení kabelů umožňuje úhledné zajištění kabelů pod měničem.
Filtr vláken
Volitelný filtr vláken umožňuje efektivní provoz měniče i v prostředí s výskytem poletujících vláken (např. textilní aplikace). Čištění filtru lze začlenit do cyklu preventivní údržby, čímž se sníží riziko neplánovaného výpadku
Kabel RS485
Komunikační kabel USB umožňuje připojení měniče k PC s programovými nástroji pro Commander -
Programové vybavení a podpora
Aplikační rozhraní
Aplikace Marshal
Marshal je váš expert na měniče v provozu. Díky tomuto rozhraní s bohatým obsahem můžete měnič uvádět do provozu, klonovat, diagnostikovat systémové problémy a monitorovat jej pouhými několika klepnutími na obrazovku.
Intuitivní software pro uvedení do provozu
Connect - nástroj pro uvádění do provozu
Connect je naším nejnovějším konfiguračním nástrojem pro uvádění do provozu, optimalizaci a monitorování chování měniče/systému, jenž vychází z 25 let odborných zkušeností společnosti Control Techniques.
STÁHNOUTPortál výrobků
Portál výrobků
Portál našich výrobků s podrobnými technickými údaji o výrobcích, technickými listy, 3D modely CAD a konfigurátorem výrobků.
