Control Techniques | Commander S | Mikroprzetwornica częstotliwości ogólnego przeznaczenia 0,18 do 4 kW (0,25 do 5 KM) 1Φ 100 i 200 V, 3Φ 200 i 400 V

Commander S

Mikroprzetwornica częstotliwości ogólnego przeznaczenia
0,18 do 4 kW (0,25 do 5 KM)
1Φ 100 i 200 V, 3Φ 200 i 400 V

Ogólne
Specyfikacja
Opcje
Do pobrania

Aby proste aplikacje były również proste w realizacji.

Przejmij kontrolę nad silnikiem i oszczędnością energii dzięki najnowszemu napędowi w ofercie firmy Control Techniques. Dzięki zoptymalizowanemu zestawowi podstawowych nastaw do prostych zastosowań, Commander S stanowi efektywne kosztowo rozwiązanie dla instalacji „plug-and-play”, wprost po wyjęciu go z opakowania.

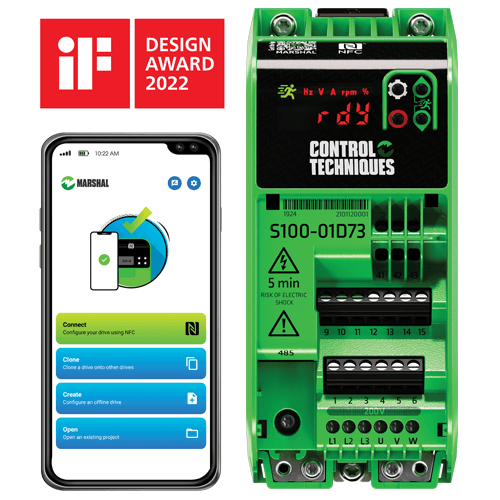

Commander S to pierwszy napęd, w którym aplikacja konfiguracji napędu na urządzenia mobilne oferowana jest w standardzie. Aplikacja Marshal jest naszym rewolucyjnym sposobem na łączność z napędem, jego uruchomienie, monitorowanie, diagnostykę i wsparcie techniczne.

Marshal: Twój ekspert w trakcie uruchamiania napędu w obiekcie.

Rewolucja w sposobie obsługi napędu

Control Techniques cieszy się wieloletnią tradycją podejmowania wyzwań dokonywania zmian istniejącej techniki napędowej poprzez wprowadzanie innowacyjnych idei i w ten sposób wywierania głęboki wpływ na przemysł napędów elektrycznych. Teraz, za sprawą aplikacji Marshal, robimy to ponownie: Control Techniques to pierwszy dostawca napędów, który wprowadził technologię NFC jako standard w swoich produktach oraz oferuje aplikację Marshal bez żadnych dodatkowych kosztów.

Aplikacja Marshal to Twój ekspert w trakcie uruchamiania napędu na obiekcie. Ten bogaty w informacje interfejs oznacza, że możesz uruchamiać, kopiować, diagnozować usterki i monitorować pracę napędu poprzez kilka kliknięć w ekran urządzenia mobilnego.

Dowiedz się więcej o Marshal Kliknij tutaj

Zalety

Łatwość instalacji Zgrabny kształt zapewnia możliwość optymalnego rozmieszczenie podzespołów w niewielkiej szafce sterowniczej z zapewnieniem łatwego dostępu do zacisków napędu Commander S . Zatrzask "on-off" na szynę DIN znacznie ułatwia instalację napędu.
Łatwość użycia Użycie naszej nowej aplikacji na urządzenia mobilne z systemami Android oraz iOS zapewnia możliwość skonfigurowania napędu w czasie krótszym niż 60 sekund.
Niezawodność Trwałość to podstawa konstrukcji napędu Commander S, zapewniająca wysokie parametry pracy napędu przez cały cykl jego życia.
Oszczędność kosztów Konstrukcja pełna unikalnych funkcji, zapewnia oszczędność Twojego czasu, energii i pieniędzy.
Bezpłatna 5-letnia gwarancja* Konstrukcja i testy naszych napędów Commander S zapewniają im wyjątkową solidność wykonania. W istocie są one tak niezawodne, że bez obaw możemy objąć je bezpłatną, pięcioletnią gwarancją. *Zgodnie z obowiązującymi warunki gwarancji.

Aby proste aplikacje były również proste w realizacji.

Zastosowania związane z wentylatorami, pompami, sprężarkami.

Zwiększona energooszczędność w okresach niskiego obciążenia
Wbudowany regulator PID czyni zaawansowane sterowanie łatwym i wydajnym, bez konieczności zastosowania zewnętrznego kontrolera
Dzięki funkcjonalności częstotliwości pomijanych, w prosty sposób pozwala uniknąć częstotliwości rezonansowej oraz zmniejszyć poziom drgań mechanicznych napędzanego urządzenia
Przechwytywanie kontroli nad obracającym się silnikiem skraca czasu rozruchu i zwiększenia wydajności działania napędzanego urządzenia
Ochrona termiczna silnika zapobiega przegrzaniu się silnika podczas jego pracy
Tryb pożarowy maksymalizuje dostępność instalacji odprowadzania dymu z budynku w przypadku pożaru. W przypadku aktywowania tej funkcji napęd pracuje aż do wystąpienia jego ewentualnego uszkodzenia

Zastosowania związane z transportem bliskim
Przenośniki, hamownie taśmowe, automatyka drzwi i barierek

Niezawodna kontrola prędkości przy wykorzystaniu wbudowanego portu komunikacyjnemu
Rampy typ S podczas przyspieszania i hamowania zapewniają płynne zmiany prędkości, ograniczając jednocześnie szarpnięcia maszyny
Sterowanie skalarne U/f z charakterystyką liniową oraz podbiciem napięcia zapewnia poprawny rozruch maszyny
Dostępna przeciążalność dynamiczna do 150% podczas gwałtownego przyspieszania lub zmiany obciążenia
Hamowanie prądem stałym z sygnalizacją zatrzymania wykorzystywane do szybkiego zatrzymania silnika

Zastosowania związane z przetwarzaniem
Mieszarki, kruszarki, mieszalniki, wirówki, ugniatarki, przędzarki i oplatarki w branży tekstylnej

Łatwa integracja z zewnętrznym sterownikiem PLC lub innymi systemami zarządzania poprzez wbudowany port komunikacyjny
Optymalizacja stabilności pracy zapewniająca dokładniejsze sterowanie silnikiem
Kompensacja rezystancji zapewniająca doskonałe parametry momentu obrotowego
Wbudowany filtr EMC efektywnie redukuje zakłócenia elektromagnetyczne

Oprogramowanie

Connect – Narzędzie do uruchamiania Connect to nasze najnowsze narzędzie do konfiguracji napędów, służące do uruchamiania, optymalizacji i monitorowania wydajności napędu/systemu. Pobierz
Strona produktowa Nasza strona produktowa zawiera szczegółowe specyfikacje produktów, karty katalogowe, modele 3D CAD i konfigurator. Go to portal

Ten produkt jest standardowo objęty 5-letnią gwarancją

Bez rejestracji. Bez dodatkowych opłat. Spokój na wiele lat od pierwszego dnia. Dowiedz się więcej.

Zasilanie i Sterowanie

Napięcie	1Φ AC 100 i 200 V 3Φ AC 200 i 400 V
Zakres mocy	0,18 do 4 kW / 0,25 do 5 KM
Przeciążalność	Podwyższona przeciążalność
Częstotliwość wejściowa	50/60 Hz
Częstotliwość wyjścia	0 do 300 Hz
Częstotliwość nośna	4 kHz i 12 kHz
Kontrola silnika	Skalarna U/f o charakterystyce liniowej lub kwadratowej, Kompensacja rezystancji
Tryby zatrzymania	Wybieg, Rampa, Rampa i hamowanie prądem stałym, Hamowanie prądem stałym z wykrywaniem 0 Hz, Czasowe hamowanie prądem stałym, Zatrzymanie dystansowe

Komunikacja

RJ45 dla protokołu Modbus RTU
NFC dla interfejsu aplikacji

Wejścia i wyjścia

Analogowe	2 wejścia analogowe 1 wyjście analogowe
Cyfrowe	4 x wejścia cyfrowe 1 x wejście/wyjście cyfrowe
Przekaźnik	1 przekaźnik (przekaźnik jednobiegunowy, dwupołożeniowy)

Normy

Zatwierdzenia zgodności	CE, UKCA, cUL, C-Tick, EAC, KC
Bezpieczeństwo wyrobu	IEC/EN/KN/UL 61800-5-1, CSA C22.2 No.274, GB12668.501-2013
Zgodność w zakresie emisji	Wbudowany filtr EMC C3 Kategoria C1 i C2 (zewnętrzne filtry EMC) Kategoria C1, tylko filtry wewnętrzne EMC, dla wybranych wariantów 1Φ 200 V

Montaż i środowisko

Stopień IP	IP20
Montaż	Montaż na zatrzask na szynę DIN Montaż śrubowy Przylegający
Temperatura otoczenia	Praca bez obniżenia parametrów: -10°C do 40°C (14°F do 104°F) Praca z obniżeniem parametrów: -10°C do 60°C (14°F do 140°F) Przechowywanie: -40°C do 60°C (-40°F do 140°F)

Zdalny interfejs

Zdalny panel sterowania IP66 Montowany zdalnie, intuicyjny tekstowy i wielojęzyczny panel LCD do błyskawicznej konfiguracji oraz pomocnej diagnostyki spoza głównego panelu. Spełnia wymogi IP66 (NEMA 4).
HMI Panele MCh i oprogramowanie MChMobile zostały zaprojektowane w celu łatwego tworzenia aplikacji HMI, w tym automatyki w fabrykach i budynkach.

Dodatki opcjonalne

Osłona zacisków Napędy Commander S posiadają standardowo instalowane osłony zacisków. Są one również dostępne jako części zamienne. Kod zamawiania dla napędu rozmiar mechaniczny 1: 3880-0040-00 Kod zamawiania dla napędu rozmiar mechaniczny 2 i 3: 3880-0041-00
Wspornik do mocowania kabli Wykorzystanie opcjonalnego wspornika do zarządzania kablami umożliwia schludne umiejscowienie kabli pod napędem.
Filtr z włókniny Opcjonalny filtr z włókniny zapewnia efektywną pracę napędu nawet w środowisku, w którym często występują unoszące się w powietrzu zanieczyszczenia (np. w zastosowaniach tekstylnych). Czyszczenie filtra można włączyć do cyklu konserwacji prewencyjnej, obniżając ryzyko nieplanowanego jego zapchania.
Kabel komunikacyjny RS485 Kabel komunikacyjny USB umożliwia podłączenie napędu do PC do użytku z narzędziami Commander S na komputer PC.
